市面上带 UI 的跨平台框架层出不穷，如 QT、Flutter、RN、Skia 等。它们很强大，但可能并不满足某些场景的需求：

例如，同时满足轻量 + 性能 + 可定制。

那如果要自己实现跨平台 UI 引擎，该如何入手？稍微熟悉各端原生 UI 框架底层细节的人，可能很多会望而却步，因为里面涉及太多东西：

跟原生渲染引擎（OpenGL/Metal/Vulkan）的交互；
处理系统事件（如鼠标、键盘、触摸），事件分发；
图片的加载、渲染、缓存，文本的渲染、排版；
各种组件的封装，各种布局的实现，动画系统等；
高效的 UI 刷新机制，支持响应式和局部更新；
UI 描述语言，支持动态/静态方式创建；
各种内存和性能优化机制…

看起来比较唬人，但当你真正一砖一瓦地逐步搭建起来，可能最后会发现其实也没那么复杂。

当然，这里这里讨论的仅仅是满足最基础 UI 渲染场景（图文、布局、事件、动画等），真要做得通用且完善还得花不少精力（起码的敬畏还是要有）。

但至少能从中加深对 UI 框架底层渲染原理的理解，而不满足于死记硬背那些别人嚼剩下的八股文。

图形后端选择

首先说结论，目前真正能全平台提供完善支持的图形后端，有且仅有 OpenGL。

Metal/DirectX 仅支持自家平台，直接 pass；

Vulkan 虽然目前在 Apple 以外的平台支持越来越广泛，在 Apple 上也可以通过 MoltenVK 提供支持，但也存在不少问题：

杀鸡焉用牛刀？

对于 UI 这种轻量级渲染场景（相对游戏等复杂 3D 场景而言），Vulkan 对硬件的掌控力所带来的优势并不明显。

打铁还需自身硬！

Android 10 才支持 Vulkan 1.1 ，某些硬件虽声称支持，但存在驱动 bug 或性能问题。

费力不讨好！

Vulkan 学习门槛高，而 OpenGL 跨平台支持完善，学习资料及第三方库丰富（AI 的支持自然也更完善）。

更重要的是，OpenGL 应用同样能享用 Metal/Vulkan 等现代图形后端：

Apple 虽将其标记为 deprecated，但仍支持自动转译；
Android 15 也通过引入 ANGLE 提供了转译支持。

所以综合来看，短期内 OpenGL 仍难以替代，并且仍是轻量级渲染场景的不二选择。

OpenGL 渲染环境

移动端

对于 Android/iOS 的渲染环境，前文有详细介绍，这里不再赘述。

而鸿蒙端，笔者暂未实践过，后续再补充这部分。

PC 端

PC 端，可以借助开源的 glfw 来管理 OpenGL 渲染窗口。

加载器

首先介绍下 glad，它是一个 OpenGL 加载器，用于在运行时加载 OpenGL 环境，甚至还支持 Vulkan。

它其实主要是抹平了不同平台之间 OpenGL 函数的差异（做了映射），使得在不同平台上使用 OpenGL 时，代码可以保持一致。

另外还推荐一个 glad loader generator：gen.glad.sh，可以根据当前平台的 OpenGL 版本，自动生成对应的加载器代码。

窗口创建

glfwInit();

if (!glfwInit()) {
    std::cerr << "Failed to initialize GLFW" << std::endl;
    return;
}

glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

const auto window = glfwCreateWindow(800, 600, "UI Engine", nullptr, nullptr);
if (!window) {
    std::cerr << "Failed to create GLFW window" << std::endl;
    glfwTerminate();
    return;
}

if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress)) {
    std::cerr << "Failed to init GLAD" << std::endl;
}

glfwSetWindowUserPointer(window, this);//传入用户指针，方便后续各种回调

窗口可见性控制

glfwWindowHint(GLFW_VISIBLE, GLFW_FALSE);//初始化时隐藏
glfwIconifyWindow(window);//最小化
glfwRestoreWindow(window);//最大化
glfwHideWindow(window);//完全隐藏（无法通过状态栏恢复）
glfwShowWindow(hiddenWin);//显示
glfwFocusWindow(hiddenWin);//聚焦
int visible = glfwGetWindowAttrib(window, GLFW_VISIBLE);//查询窗口是否可见
int iconified = glfwGetWindowAttrib(window, GLFW_ICONIFIED);//查询窗口是否最小化
int isFocused = glfwGetWindowAttrib(window, GLFW_FOCUSED);//查询窗口是否聚焦
glfwSetWindowVisibilityCallback(window, onVisibilityChanged);//监听窗口可见性变化
glfwSetWindowIconifyCallback(window, onIconifyChanged);//监听窗口最小化变化
glfwSetWindowFocusCallback(window, onFocusChanged);//监听窗口聚焦变化

窗口渲染

//监听窗口大小变更
void onFrameBufferSizeChanged(GLFWwindow* window, int w, int h) {
    width = w;
    height = h;
    glViewport(0, 0, w, h);
}

glfwSetFramebufferSizeCallback(window, [](GLFWwindow* w, int width, int height) {
    const auto obj = static_cast<GLWin*>(glfwGetWindowUserPointer(w));
    obj->onFrameBufferSizeChanged(w, width, height);
});
glViewport(0, 0, width, height);//视口变换

while (!glfwWindowShouldClose(window)) {
    if (glfwGetWindowAttrib(window, GLFW_VISIBLE) == GLFW_FALSE) {
        continue;//窗口不可见不用渲染
    }
    glfwMakeContextCurrent(window);//切换渲染上下文
    //真正的 OpenGL 渲染逻辑
    glfwSwapBuffers(window);//交换缓冲区，将渲染结果显示到窗口
}

窗口销毁

glfwSetWindowCloseCallback(window, [](GLFWwindow* w) {
    const auto obj = static_cast<GLWin*>(glfwGetWindowUserPointer(w));
    obj->onWindowClose(w);
});
glfwSetWindowShouldClose(window, GLFW_TRUE);//设置窗口关闭标志，触发窗口关闭回调
glfwDestroyWindow(window);
glfwTerminate();

原生 UI 事件拦截

移动端

对于触摸事件，移动端需通过原生组件拦截 Touch 事件坐标及类型（跨平台场景不需要像原生一样区分那么细，只需要区分是否是 Down）；

对于键盘输入事件，同样是需要原生输入框控件去负责监听输入内容、触发键盘显示与隐藏。

具体的这里就不展开了，也没啥高深的内容。

PC 端

PC 端仍然是通过 glfw 来监听鼠标和键盘事件：

auto status = glfwGetMouseButton(window, GLFW_MOUSE_BUTTON_LEFT) == GLFW_PRESS;//判断左键是否按下
double x, y;
glfwGetCursorPos(window, &x, &y);//获取鼠标当前坐标

glfwSetCharCallback(window, onCharChanged);//监听字符输入事件
glfwSetKeyCallback(window, onKeyChanged);//监听键盘输入事件

glfwSetInputMode(window, GLFW_CURSOR, GLFW_CURSOR_DISABLED);//禁用系统鼠标
glfwSetInputMode(window, GLFW_STICKY_KEYS, GLFW_TRUE);//启用键盘重复事件

对于 Windows 还有些特殊处理：

#if defined(_WIN32)
    #ifndef GLFW_EXPOSE_NATIVE_WIN32
        #define GLFW_EXPOSE_NATIVE_WIN32
    #endif

    static WNDPROC originalWndProc;

    LRESULT CALLBACK handleWindowsImeWindow(HWND hwnd, UINT uMsg, WPARAM wParam, LPARAM lParam) {
      switch (uMsg) {
      case WM_IME_STARTCOMPOSITION:
        usingIMM = true;
        break;
      case WM_IME_ENDCOMPOSITION:
        usingIMM = false;
        break;
      case WM_IME_COMPOSITION: {
        HIMC hIMC = ImmGetContext(hwnd);
        if (lParam & GCS_RESULTSTR) {
          std::array<wchar_t, 256> buffer;
          if (const auto size = ImmGetCompositionString(hIMC, GCS_RESULTSTR, buffer.data(), buffer.size()); size > 0) {
            onImeInput(buffer.data());
          }
        }
        ImmReleaseContext(hwnd, hIMC);
        break;
      }
      default:
        return CallWindowProc(originalWndProc, hwnd, uMsg, wParam, lParam);
      }
      return 0;
    }

    void windowsSetIMEPosition(int x, int y) {
      auto hwnd = glfwGetWin32Window(window);
      if (const auto hIMC = ImmGetContext(hwnd); hIMC) {
        COMPOSITIONFORM cf;
        cf.dwStyle = CFS_POINT;
        cf.ptCurrentPos.x = x;
        cf.ptCurrentPos.y = y;
        ImmSetCompositionWindow(hIMC, &cf);
        ImmReleaseContext(hwnd, hIMC);
      }
    }

    void windowsSetCustomWndProc(GLFWwindow* window) {
      HWND hwnd = glfwGetWin32Window(window);
      originalWndProc = (WNDPROC)GetWindowLongPtr(hwnd, GWLP_WNDPROC);
      SetWindowLongPtr(hwnd, GWLP_WNDPROC, (LONG_PTR)handleWindowsImeWindow);
    }
#endif

Shader

顶点着色器

直接上代码：

#version 300 es

layout(location = 0) in vec3 apos;
layout(location = 1) in vec2 uv0;
layout(location = 2) in vec4 vertColor;

out vec2 uv;
out vec4 outColor;

uniform vec2 _sreenSize;

void main() {
    uv = uv0;
    outColor = vertColor;
    vec2 ndcPos = (apos.xy / _sreenSize - vec2(0.5, 0.5)) * 2.0;
    gl_Position = vec4(ndcPos.x, ndcPos.y, 0.0, 1.0);
}

第一行声明 GLSL 版本，这是移动端的，如果是 PC 端，则为 #version 330 core；
由于使用 OpenGL 3.2+，新增了 in/out/layout 等关键字，不用在代码里频繁调用 glBindAttribLocation()；
uv0 是 UV 坐标，vertColor 是顶点颜色，这些都是常规的输入；
apos 是顶点位置，用于控制组件位置；
_sreenSize 是屏幕尺寸，用于将 NDC（Normalized Device Coordinates）坐标转换为屏幕坐标；

片段着色器

还是先上代码：

#version 300 es

precision mediump float;

in vec2 uv;
in vec4 outColor;

out vec4 FragColor;

uniform sampler2D _mainTex;
uniform vec4 _tint;
uniform float _isText;
uniform float _isGray;

vec3 rgbToGray(vec3 color) {
    float gray = dot(color, vec3(0.299, 0.587, 0.114));
    return vec3(gray);
}

void main() {
    vec4 samp = texture(_mainTex, uv);

    if (_isText > 0.1) {
        FragColor = vec4(_tint.rgb, samp.x * _tint.a);
        FragColor.rgb *= outColor.rgb;
    } else {
        FragColor = samp * _tint;
    }

    if(_isGray > 0.1) {
        FragColor.rgb = rgbToGray(FragColor.rgb);
    }
}

第一行同样是声明 GLSL 版本；
precision mediump 声明浮点数精度为中等精度，这是移动端的默认精度，PC 端则为 highp（一般无需指定）；
sampler2D 是 2D 纹理，用于渲染图片和文字；
_tint 是颜色，用于控制纹理颜色；
_isText 是否为文本，文本和图片的颜色混合逻辑不同（文本的 _tint 表示前景色，图片表示背景色）；
_isGray 是否为灰度图，用于控制是否渲染为灰度图，rgbToGray() 函数负责转换；

编译链接与加载

这部分就很通用了，不再展开，可参考我之前的项目 Graphics-Snippets。

图片加载及渲染

要将图片转换为 2D 纹理，需要先解码，之前的项目 Graphics-Snippets 主要使用平台层的原生 API（Android 的 GLUtils 及 iOS 的 GLKTextureLoader）。

对于跨平台场景，常用第三方库 stb_image：

int width, height, channels;
auto data = stbi_load(path.c_str(), &width, &height, &channels, 0);
if (!data) {
    std::cerr << "Failed to load image: " << path << std::endl;
    return;
}

GLuint glTex{0};
glGenTextures(1, &glTex);
glBindTexture(GL_TEXTURE_2D, glTex);

//处理多通道及纹理格式
GLint internalFormat;
GLenum format;
GLint dataType = GL_UNSIGNED_BYTE;
if (channels == 1) {//字体纹理
    internalFormat = GL_R8;
    format = GL_RED;
} else if (channels == 3) {
    internalFormat = GL_RGB8;
    format = GL_RGB;
} else if (channels == 4) {
    internalFormat = GL_RGBA8;
    format = GL_RGBA;
} else {
    std::cerr << "Unsupported image format with " << channels << " channels." << std::endl;
    glDeleteTextures(1, &glTex);
    stbi_image_free(data);
    return false;
}

//Use GL_CLAMP_TO_EDGE for better compatibility
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

glTexImage2D(GL_TEXTURE_2D, 0, internalFormat, width, height, 0, format, dataType, data);

stbi_image_free(data);

注意：

纹理格式为了兼容 iOS，统一采用 GL_UNSIGNED_BYTE，GL_FLOAT 不支持；
对于字体纹理，internalFormat 要用 GL_R8，而不是 GL_RED；
iOS 某些情况 R/B 通道可能是反的（例如直接从文件加载，而不是 bundle），需要交换。

文本渲染

跨平台字体文本渲染，一般用 FreeType（很多第三方框架如 Unity 等都有封装），如果要支持复杂排版（例如阿拉伯语的从右到左），还需要用到 HarfBuzz，这里主要介绍前者。

字体加载

直接上代码：

//初始化字体库
FT_Library ftLib;
if (FT_Init_FreeType(&ftLib) != FT_Err_Ok) {
    std::cerr << "Failed to initialize FreeType library." << std::endl;
    return;
}

//加载字体
FT_Face face;
if (FT_New_Face(ftLib, fontPath.c_str(), 0, &face) != FT_Err_Ok) {
    std::cerr << "Failed to load font: " << fontPath << std::endl;
    return;
}

//设置字体大小
FT_Set_Pixel_Sizes(face, 0, fontSize);

//释放字体和字体库
FT_Done_Face(face);
FT_Done_FreeType(ftLib);

自定义内存管理模块

虽然 FreeType 提供了默认的内存分配器，但为了避免内存碎片，我们可以自定义内存分配器：

//自定义内存分配逻辑
static void* my_alloc(FT_Memory memory, long size) {
    return std::malloc((size_t)size);
}

//自定义内存释放逻辑
static void my_free(FT_Memory memory, void* block) {
    std::free(block);
}

//自定义内存重新分配逻辑
static void* my_realloc(FT_Memory memory, long cur_size, long new_size, void* block) {
    return std::realloc(block, (size_t)new_size);
}

//自定义内存管理器
FT_MemoryRec my_memory = {
    .user    = NULL,
    .alloc   = my_alloc,
    .free    = my_free,
    .realloc = my_realloc
};

//创建字体库
FT_Library library;
FT_Error error = FT_New_Library(&my_memory, &library);
if (error) {
    std::cerr << "Failed to create FreeType library with custom memory manager." << std::endl;
    return;
}
//必须手动加载默认模块（如 TrueType、CFF 等）
FT_Add_Default_Modules(library);

//... 加载 Face ...

//释放字体库
FT_Done_Library(library);

数据结构

constexpr auto FONT_TEX_SIZE = 2048.0f;//字体纹理大小
constexpr auto FONT_HEIGHT = 38.0f;//字体高度

//字体字符数据结构
struct Character {
    GLuint TextureID{0};//字体纹理 ID
    ivec2 Size{0, 0};//字符大小
    ivec2 Bearing{0, 0};//字符基线到字符顶部的距离
    GLuint Advance{0};//字符水平 Advance
    vec2 minUV{0, 0};//字符在字体纹理中的最小 UV 坐标
    vec2 uvSize{0, 0};//字符在字体纹理中的 UV 大小
};

//字体纹理数据结构
struct FontTex {
    GLuint tex{0};//字体纹理ID
    ivec2 nextFontPos{0, 0};//下一个字符的绘制位置
    bool full() {//判断字体纹理是否已满
        return nextFontPos.y >= FONT_TEX_SIZE;
    }
};

//缓存
std::vector<FontTex> cachedFontTex;
static std::unordered_map<wchar_t, Character> cachedChars;

初始化字体纹理

auto ftex = FontTex();
ftex.nextFontPos = ivec2(0,0);

glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

glGenTextures(1, &ftex.tex);
if (ftex.tex == 0) {
    std::cerr << "Text glGenTextures error: " << glGetError() << std::endl;
    return nullptr;
}
glBindTexture(GL_TEXTURE_2D, ftex.tex);
glTexImage2D(GL_TEXTURE_2D, 0, GL_R8, FONT_TEX_SIZE, FONT_TEX_SIZE, 0, GL_RED, GL_UNSIGNED_BYTE, NULL);

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

GLboolean isTexture = glIsTexture(ftex.tex);
if (!isTexture) {
    std::cerr << "Text glIsTexture error: " << glGetError() << std::endl;
    return nullptr;
}

cachedFontTex.push_back(ftex);

渲染单个字符

首先我们得判断换行符，因为换行符不用渲染（事实上在字体文件也找不到）：

bool isLineChar(wchar_t c) {
    return c == L'\n' || c == L'\r';
}

加载普通字符：

//检查字符支持
if (FT_Get_Char_Index(face, c) == 0) {
    if (isLineChar(c)) {//换行符直接跳过
        return true;
    }
    std::cerr << "character not found: " << c << std::endl;
    return false;
}

//加载字符
if (FT_Load_Char(face, c, FT_LOAD_DEFAULT) != FT_Err_Ok) {
    std::cerr << "Failed to load character: " << c << std::endl;
    return false;
}

//渲染字符
const auto glyph = face->glyph;
if (FT_Render_Glyph(glyph, FT_RENDER_MODE_NORMAL) != FT_Err_Ok) {
    std::cerr << "Failed to render glyph: " << c << std::endl;
    return false;
}
if (!glyph->bitmap.buffer) {
    std::cerr << "glyph.bitmap is null: " << c << std::endl;
    return false;
}

//检查是否超出字体纹理宽度
if (pos.x + glyph->bitmap.width > FONT_TEX_SIZE) {
    pos.x = 0;
    pos.y += FONT_HEIGHT * 1.25;
}

//上传字符到字体纹理
ivec2 pos = ftex->nextFontPos;
glBindTexture(GL_TEXTURE_2D, ftex->tex);
//由于是多个字符共用一个字体纹理，所以用 `glTexSubImage2D`，并且要更新绘制位置
glTexSubImage2D(GL_TEXTURE_2D, 0, pos.x, pos.y, glyph->bitmap.width, glyph->bitmap.rows, GL_RED, GL_UNSIGNED_BYTE, glyph->bitmap.buffer);

//记录字符信息
Character character = {
    ftex->tex,
    glm::ivec2(glyph->bitmap.width, glyph->bitmap.rows),
    glm::ivec2(glyph->bitmap_left, glyph->bitmap_top),
    static_cast<GLuint>(glyph->advance.x),
    vec2(pos) / FONT_TEX_SIZE,
    vec2(glyph->bitmap.width, glyph->bitmap.rows) / FONT_TEX_SIZE
};

//更新下一个字符的绘制位置
pos.x += glyph->bitmap.width + 1;
if (pos.x > FONT_TEX_SIZE) {
    pos.x = 0;
    pos.y += FONT_HEIGHT * 1.25;
}
ftex->nextFontPos = pos;

//缓存字符信息
cachedChars[c] = character;
return true;

多字符排版

对于多个字符，就是逐个通过上面的逻辑渲染字符，然后以下因素来确定下一个字符的绘制位置：

通过是否换行符、文本组件宽度等确定是否换行；
通过文本对齐方式、字符间距、字体大小、行高等，更新下一个字符的绘制位置；

这块细节代码不展开。

容器组件实现

原理

我们日常使用场景，除了图文组件，很大一类就是容器组件：ScrollView、ListView、GridView 等。

而其中最核心的就是 ScrollView，后两个其实本质都是在前者基础上加上了 Cell 复用机制。

而 ScrollView 最核心的点又在于如何实现滑出父容器自动裁剪的效果，滑动本身可以借助监听触摸事件更新滚动位置实现。

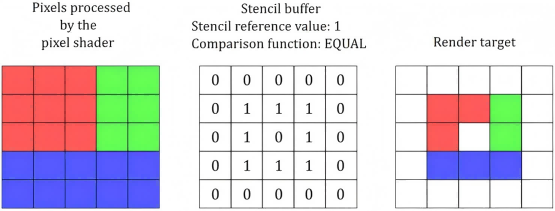

而这个裁剪效果，就要用到模板（Stencil）机制：

Stencil Buffer：每个像素附带一个整数（0~255），用于存储“标记”；
Stencil Test：对比标记和参考值，检查是否满足条件：满足则写入，否则丢弃；
Stencil Op：在测试通过/失败时，修改模板值（如递增、清零等）。

相对于深度测试严格根据几何遮挡关系（z-order）决定像素是否丢弃，模板测试提供了一种更灵活和精确的控制机制。

它不仅能自定义判断逻辑决定是否丢弃像素，还能修改 buffer 值，进而实现边界增强等效果。

实现

上面对模板测试机制有了介绍，那具体如何用于实现 ScrollView 呢？

其实说到底就一句话：根据逻辑上的组件嵌套层级关系，调整模板测试参数，动态决定是否丢弃像素。

首先需要开启模板测试：

glEnable(GL_STENCIL_TEST);//开启模板测试
glClearStencil(0);//清除模板缓冲区，将所有模板值设为 0
glStencilMask(0xFF);//开启模板测试，同时设置模板掩码为 0xFF，即全 1，允许所有模板值写入
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);//清除模板缓冲区

处理不同组件层级的模板测试：

constexpr GLuint Mask = 0xFF;//Mask 值，用于模板测试，全 1 允许所有模板值写入
static GLuint nextValidStencil = 1;//下一个可用的 stencil 值，初始为 1，因为 0 表示不启用模板测试

GLenum passFunc = GL_KEEP;//默认 passFun：如果模板测试通过，保持当前模板值不变
GLenum compFunc = GL_ALWAYS;//默认 compareFunc：总是通过模板测试
GLuint ref = 0;//ref 值，用于后续模板测试，0 表示不参考模板值

//自己本身是容器，并且父组件也是容器，即多级嵌套裁剪场景：
if (useAsMaskParent && maskedByParent) {
    passFunc = GL_REPLACE;//如果模板测试通过，将当前模板值替换为 ref 值
    compFunc = GL_EQUAL;//只有当模板值等于 ref 值时，才通过模板测试
    ref = nextValidStencil;
    nextValidStencil++;//递增 stencil 值，用于后续子组件的模板测试
} else
//只有自己本身是容器：
if (useAsMaskParent) {
    passFunc = GL_REPLACE;//如果模板测试通过，将当前模板值替换为 ref 值
    compFunc = GL_ALWAYS;//总是通过模板测试，不参考模板值
    ref = nextValidStencil;
    nextValidStencil++;//递增 stencil 值，用于后续子组件的模板测试
} else
//只有父组件是容器：
if (maskedByParent) {
    passFunc = GL_KEEP;//如果模板测试通过，保持当前模板值不变
    compFunc = GL_EQUAL;//只有当模板值等于 ref 值时，才通过模板测试
    ref = nextValidStencil - 1;//参考父组件的 stencil 值
}

//应用模板测试和操作
glStencilFunc(compFunc, ref, Mask);
glStencilOp(GL_KEEP, GL_KEEP, passFunc);

总结下就是：

只要自己是容器，passFunc 就是 GL_REPLACE，并递增 stencil 值，用于后续子组件的模板测试；
只要父组件是容器，compFunc 就是 GL_EQUAL，就要参考父组件的 stencil 值；

注意，每轮渲染循环之前，nextValidStencil 都要重置为 1。

布局与动画

矩阵变换

布局本质就是根据各种规则确定组件的位置和大小，而动画则是在此基础上增加了旋转变换，各种变换本质就是矩阵乘法运算得到 Model 矩阵，最终渲染时乘以 Viewport 矩阵和 Projection 矩阵，得到最终的屏幕坐标。

这部分其实之前的 Graphics-Snippets 项目已经涉及过，不过之前是采用系统原生 API 实现的矩阵运算，对于跨平台，我们采用了 glm 库。

它不仅提供了各种矩阵数据结构封装（重载了运算符），还提供了各种矩阵运算函数（如平移、旋转、缩放等），非常方便：

localMat = glm::translate(localMat, vec3(rectTransform.localPosition, 0.0f));
localMat = glm::rotate(localMat, radians(rectTransform.localRotation), vec3(0, 0, 1));
localMat = glm::scale(localMat, vec3(rectTransform.localScale, 1.0f));

动画插值器

这里主要是基于各种坐标变换的位移/旋转/缩放的动画及透明度动画。

说到动画，其实最核心的就是插值器：根据当前时间和动画时长，计算出当前动画值。

首先定义一个通用的通过时间计算动画值的函数:

float interpolate(float start, float end, float t) {
    return start + (end - start) * t;
}

定义插值器类型枚举：

enum class InterpolationType {
    Linear,
    EaseIn,
    EaseOut,
    EaseInOut,
    SineIn,
    SineOut,
    SineInOut
};

根据不同插值器类型，对时间做变换：

float applyInterpolationType(float t) {
    static const auto PI = glm::pi<float>();
    switch (interpolationType) {
        case InterpolationType::Linear:
            return t;
        case InterpolationType::EaseIn:
            return t * t;
        case InterpolationType::EaseOut:
            return 1 - (1 - t) * (1 - t);
        case InterpolationType::EaseInOut:
            return t < 0.5f ? 2 * t * t : 1 - std::pow(-2 * t + 2, 2) / 2;
        case InterpolationType::SineIn:
            return 1 - std::cos(t * PI / 2);
        case InterpolationType::SineOut:
            return std::sin(t * PI / 2);
        case InterpolationType::SineInOut:
            return -0.5f * (std::cos(PI * t) - 1);
        default:
            return t;
    }
}

这里仅实现了几种常见的动画插值方式，其他的这里就不再展开。

UI 事件处理

分发

这块其实可以参考 Android/iOS 原生的 UI 事件分发机制：

首先判断组件是否可见、是否可点击；
判断点击事件是否在组件的区域内；
如果在，倒序遍历子组件，递归执行上述逻辑；
如果子组件处理了事件，就直接返回；
如果没有子组件处理事件，就自己处理事件；

类型细分

原生层会透传 isTouchDown，如果是从 Down 变为 Up，二者间隔时间短为点击，否则为长按；
一直连续是 Down 事件，并且只有某一个单一方向的坐标变化较大，即认为是拖拽事件。

UI 描述及编辑器

UI 描述语言，其实目前主流的除了 XML 就是 JSON，而 JSON 相对 XML 来说，更轻量、更易解析，也更符合 UI 组件的树形结构。

而 UI 编辑器，由于只需要考虑 PC 端，我们直接采用了 imgui 框架，这里不再展开。

性能优化

已运用的

Shader、纹理、字体字符信息的缓存；
确保只有一个线程渲染，外部调用 UI 更新接口时，采用异步通知的机制，不阻塞当前渲染循环；
将能在 CPU 端完成的工作，放到异步线程池（图片解码、字体加载等）；
纹理采用 PBO 异步上传 GPU，具体详见我之前的文章。

待跟进的

使用图集

合并所有材质到一张纹理，减少纹理切换次数。

首先可以使用 TexturePacker 等工具，将所有材质合并到一张大材质，并生成包含坐标信息的 JSON 或二进制配置。

后面绘制逻辑就没什么高深的：复用同一纹理，动态调整纹理坐标数组（九宫格图也是通过调整纹理坐标偏移实现的）。

批量绘制

例如相同材质的按钮，先多次调用 glBufferSubData 上传到同一 VBO，然后一次性调用 glDrawElements 绘制。

关于这两点，后续专门写文章介绍。

其他坑

除开性能问题，遇到最大的坑就是跟 Unity 的兼容问题：iOS 版本的字体渲染逻辑会 crash，但 Android 正常。

为何会这样呢？

FreeType 内部各个组件是动态注册的函数指针（符号被干掉并不影响编译，但运行会崩）；
安卓是动态库，每个 so 有自己独立的符号表，不受其他模块影响；而 iOS 使用静态库，模块间会合并符号产生冲突；
Unity 内部也集成了 FreeType，IL2CPP 处理后的 UnityFramework 只会保留自己 UNITY_ 开头的 FreeType 相关符号。

最终的解决方案是：重命名所有 FreeType 符号，添加 UNITY_ 前缀（共用 Unity 内部的符号）。

编程

C++ 跨平台 OpenGL 图形渲染

基于现代 C++ 的跨平台开发 - 内存篇上一篇

打造健壮的跨平台 JS 引擎下一篇
